Dragavlastningsstrumpor: mått per modell

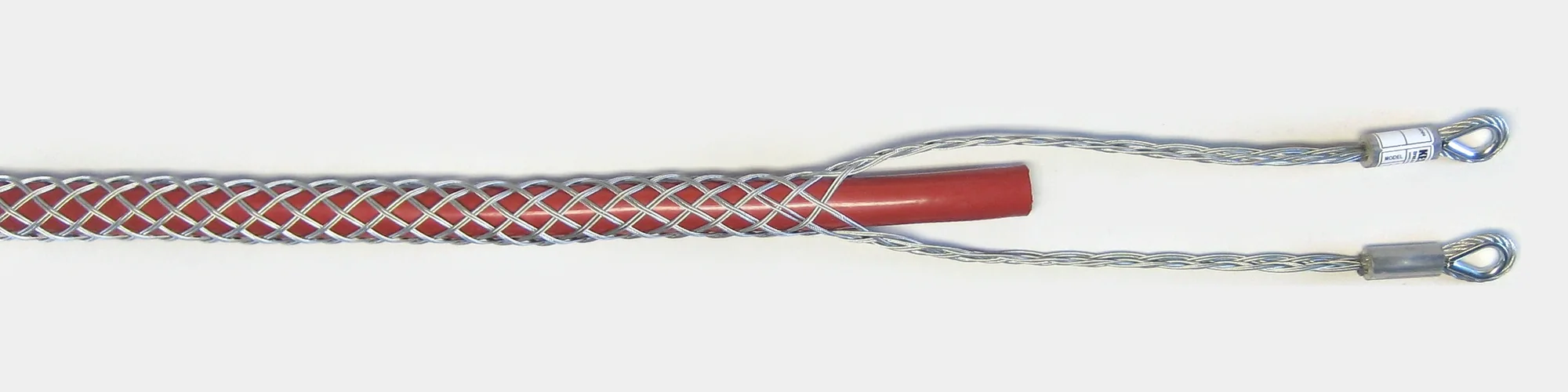

TD: Dragavlastningsstrumpa, dubbel ögla

Flätning av dubbel galvaniserad eller rostfri ståltråd
Dubbel stropp med inpressade kaus (alt. mjuka vajeröglor)

TD är en serie av strumpor med dubbla öglor avsedda att användas som dragavlastning för kablar och slangar i upprullningssystem eller vid infästningar till elmotorer. Modellen kan även med fördel användas som en kraftig avlastningsstrumpa. Alla modeller i serien monteras med kaus men kan även fås med mjuk vajerögla.

Galvaniserad

TD Galvaniserad: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TD000812	8,0	12,5	200	200	4	630	0,13
TD001215	12,5	15,5	200	220	5	885	0,22
TD001519	15,5	19,0	250	220	5	1110	0,24
TD001925	19,0	25,0	250	280	5	1760	0,28
TD002531	25,0	31,5	250	330	6	5415	0,63
TD003238	32,0	38,0	300	370	6	2110	0,41
TD003850	38,0	50,5	350	400	6	3030	0,51
TD005063	50,5	63,5	350	450	8	4040	0,82
TD006376	63,5	76,0	350	500	8	5850	1
TD007689	76,0	89,0	400	600	8	5850	1,06
TD089101	89,0	101,5	400	600	8	7315	1,21
TD101114	101,5	114,0	400	600	10	8775	1,63
TD114127	114,0	127,0	400	600	10	8775	1,7

Rostfri

TD Rostfri: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TD000812RF	8,0	12,5	200	200	4	530	0,13
TD001215RF	12,5	15,5	200	220	5	825	0,22
TD001519RF	15,5	19,0	250	220	5	1030	0,24
TD001925RF	19,0	25,0	250	280	5	1625	0,28
TD002531RF	25,0	31,5	250	330	6	1945	0,4
TD003238RF	32,0	38,0	300	370	6	1945	0,41
TD003850RF	38,0	50,5	350	400	6	2785	0,51
TD005063RF	50,5	63,5	350	450	8	3710	0,82
TD006376RF	63,5	76,0	350	500	8	5375	1
TD007689RF	76,0	89,0	400	600	8	5375	1,06
TD089101RF	89,0	101,5	400	600	8	6720	1,21
TD101114RF	101,5	114,0	400	600	10	8065	1,7
TD114127RF	114,0	127,0	400	600	10	8065	1,73

Vävlängd är given vid nominell diameter.
Öglelängd är given för obelastad ögla.
BS: brottstyrka, given i kg.

Får inte användas vid lyft.

Begär offert på TD

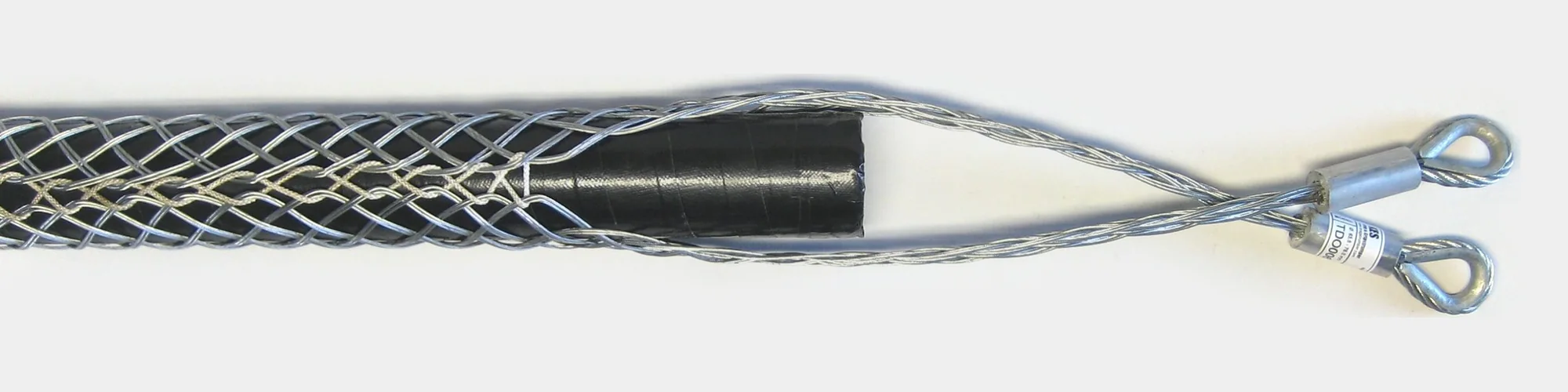

TDO: Dragavlastningsstrumpa, dubbel ögla, öppningsbar

Flätning av dubbel galvaniserad eller rostfri ståltråd
Dubbel stropp med inpressade kaus (alt. mjuka vajeröglor)
Öppningsbar systrumpa

TDO är en serie av öppningsbara strumpor med dubbla öglor avsedda att användas som dragavlastning för kablar och slangar i upprullningssystem eller vid infästningar till elmotorer. Modellen kan även med fördel användas som en kraftig avlastningsstrumpa. Alla modeller i serien monteras med kaus men kan även fås med mjuk vajerögla.

Galvaniserad

TDO Galvaniserad: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TDO000812	8,0	12,5	200	200	4	630	0,13
TDO001215	12,5	15,5	200	220	5	885	0,22
TDO001519	15,5	19,0	250	220	5	1110	0,24
TDO001925	19,0	25,0	250	280	5	1760	0,28
TDO002531	25,0	31,5	250	330	6	5415	0,63
TDO003238	32,0	38,0	300	370	6	2110	0,41
TDO003850	38,0	50,5	350	400	6	3030	0,51
TDO005063	50,5	63,5	350	450	8	4040	0,82
TDO006376	63,5	76,0	350	500	8	5850	1
TDO007689	76,0	89,0	400	600	8	5850	1,06
TDO089101	89,0	101,5	400	600	8	7315	1,21
TDO101114	101,5	114,0	400	600	10	8775	1,63
TDO114127	114,0	127,0	400	600	10	8775	1,7

Rostfri

TDO Rostfri: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TDO000812RF	8,0	12,5	200	200	4	530	0,13
TDO001215RF	12,5	15,5	200	220	5	825	0,22
TDO001519RF	15,5	19,0	250	220	5	1030	0,24
TDO001925RF	19,0	25,0	250	280	5	1625	0,28
TDO002531RF	25,0	31,5	250	330	6	1945	0,4
TDO003238RF	32,0	38,0	300	370	6	1945	0,41
TDO003850RF	38,0	50,5	350	400	6	2785	0,51
TDO005063RF	50,5	63,5	350	450	8	3710	0,82
TDO006376RF	63,5	76,0	350	500	8	5375	1
TDO007689RF	76,0	89,0	400	600	8	5375	1,06
TDO089101RF	89,0	101,5	400	600	8	6720	1,21
TDO101114RF	101,5	114,0	400	600	10	8065	1,7
TDO114127RF	114,0	127,0	400	600	10	8065	1,73

Vävlängd är given vid nominell diameter.
Öglelängd är given för obelastad ögla.
BS: brottstyrka, given i kg.

Får inte användas vid lyft.

Begär offert på TDO

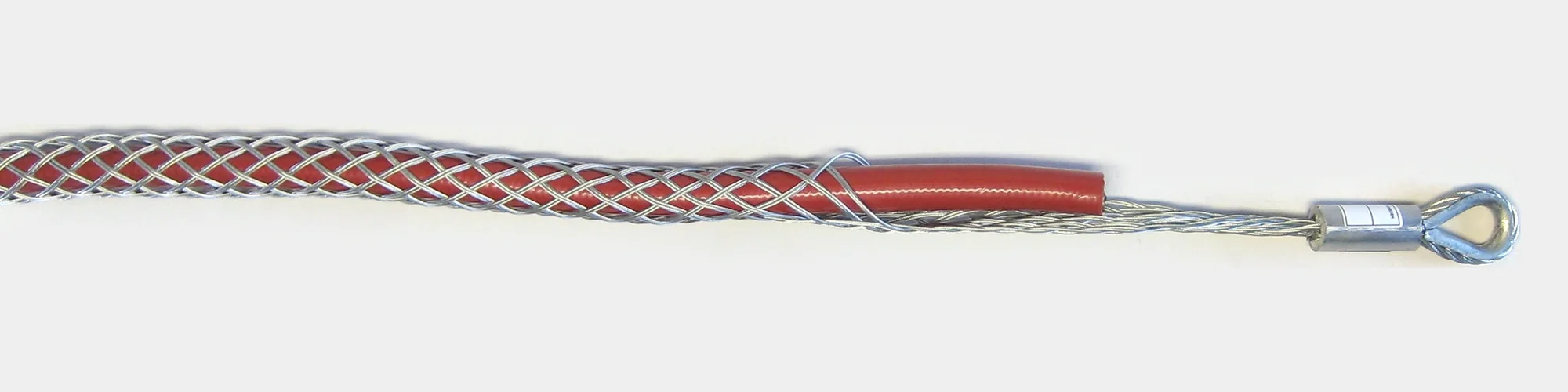

TS: Dragavlastningsstrumpa, sidoögla

Flätning av dubbel galvaniserad eller rostfri ståltråd
Enkel stropp med inpressat kaus (alt. mjuk vajerögla)

TS är en serie av strumpor med enkel ögla avsedda att användas som dragavlastning för kablar och slangar i upprullningssystem eller vid infästningar till elmotorer. Modellen kan även med fördel användas som en kraftig avlastningsstrumpa. Alla modeller i serien monteras med kaus men kan även fås med mjuk vajerögla.

Galvaniserad

TS Galvaniserad: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TS000812	8,0	12,5	200	200	4	630	0,07
TS001215	12,5	15,5	200	220	5	885	0,12
TS001519	15,5	19,0	250	220	5	1110	0,15
TS001925	19,0	25,0	250	280	5	1760	0,19
TS002531	25,0	31,5	250	330	6	5415	0,5
TS003238	32,0	38,0	300	370	6	2110	0,28
TS003850	38,0	50,5	350	400	6	3030	0,37
TS005063	50,5	63,5	350	450	8	4040	0,58
TS006376	63,5	76,0	350	500	8	5850	0,76
TS007689	76,0	89,0	350	600	8	5850	0,82
TS089101	89,0	101,5	400	600	10	7315	1,12
TS101114	101,5	114,0	400	600	10	8775	1,33
TS114127	114,0	127,0	400	600	10	8775	1,37

Rostfri

TS Rostfri: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TS000812RF	8,0	12,5	200	200	4	530	0,07
TS001215RF	12,5	15,5	200	220	5	825	0,12
TS001519RF	15,5	19,0	250	220	5	1030	0,15
TS001925RF	19,0	25,0	250	280	5	1625	0,19
TS002531RF	25,0	31,5	250	330	6	1945	0,27
TS003238RF	32,0	38,0	300	370	6	1945	0,28
TS003850RF	38,0	50,5	350	400	6	2785	0,37
TS005063RF	50,5	63,5	350	450	8	3710	0,58
TS006376RF	63,5	76,0	350	500	8	5375	0,76
TS007689RF	76,0	89,0	400	600	8	5375	0,82
TS089101RF	89,0	101,5	400	600	10	6720	1,12
TS101114RF	101,5	114,0	400	600	10	8065	1,33
TS114127RF	114,0	127,0	400	600	10	8065	1,37

Vävlängd är given vid nominell diameter.
Öglelängd är given för obelastad ögla.
BS: brottstyrka, given i kg.

Får inte användas vid lyft.

Begär offert på TS

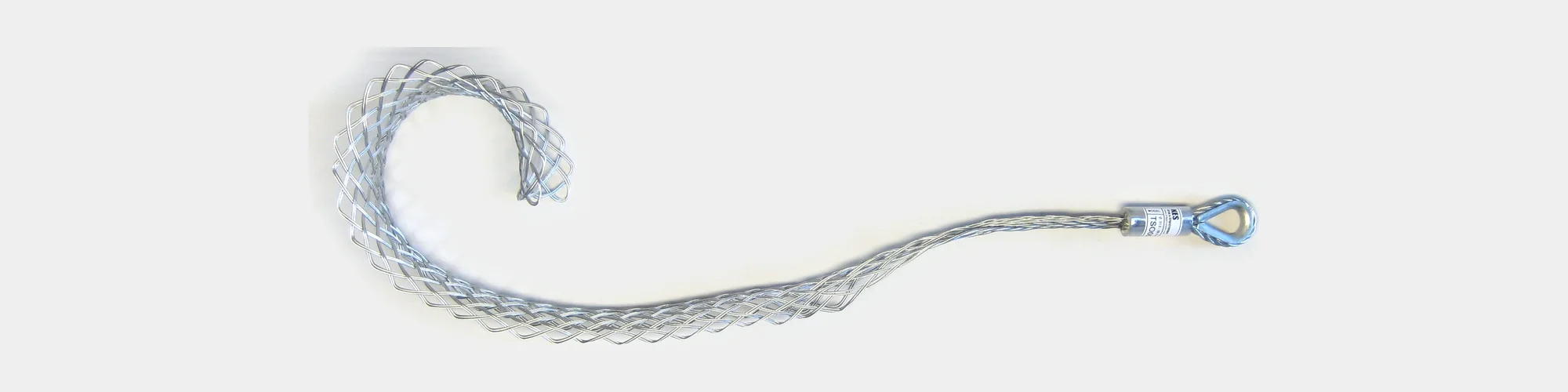

TSO: Dragavlastningsstrumpa, sidoögla, öppningsbar

Flätning av dubbel galvaniserad eller rostfri ståltråd
Enkel stropp med inpressat kaus (alt. mjuk vajerögla)
Öppningsbar systrumpa

TSO är en serie av öppningsbara strumpor med enkel ögla avsedda att användas som dragavlastning för kablar och slangar i upprullningssystem eller vid infästningar till elmotorer. Modellen kan även med fördel användas som en kraftig avlastningsstrumpa. Alla modeller i serien monteras med kaus men kan även fås med mjuk vajerögla.

Galvaniserad

TSO Galvaniserad: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TSO000812	8,0	12,5	200	200	4	630	0,07
TSO001215	12,5	15,5	200	220	5	885	0,12
TSO001519	15,5	19,0	250	220	5	1110	0,15
TSO001925	19,0	25,0	250	280	5	1760	0,19
TSO002531	25,0	31,5	250	330	6	5415	0,5
TSO003238	32,0	38,0	300	370	6	2110	0,28
TSO003850	38,0	50,5	350	400	6	3030	0,37
TSO005063	50,5	63,5	350	450	8	4040	0,58
TSO006376	63,5	76,0	350	500	8	5850	0,76
TSO007689	76,0	89,0	400	600	8	5850	0,82
TSO089101	89,0	101,5	400	600	10	7315	1,12
TSO101114	101,5	114,0	400	600	10	8775	1,33
TSO114127	114,0	127,0	400	600	10	8775	1,37

Rostfri

TSO Rostfri: mått, brottstyrka och vikt
Modell	Ø min (mm)	Ø max (mm)	Ögla (mm)	Väv (mm)	Kaus (mm)	BS (kg)	Vikt (kg)
TSO000812RF	8,0	12,5	200	200	4	530	0,07
TSO001215RF	12,5	15,5	200	220	5	825	0,12
TSO001519RF	15,5	19,0	250	220	5	1030	0,15
TSO001925RF	19,0	25,0	250	280	5	1625	0,19
TSO002531RF	25,0	31,5	250	330	6	1945	0,27
TSO003238RF	32,0	38,0	300	370	6	1945	0,28
TSO003850RF	38,0	50,5	350	400	6	2785	0,37
TSO005063RF	50,5	63,5	350	450	8	3710	0,58
TSO006376RF	63,5	76,0	350	500	8	5375	0,76
TSO007689RF	76,0	89,0	400	600	8	5375	0,82
TSO089101RF	89,0	101,5	400	600	10	6720	1,12
TSO101114RF	101,5	114,0	400	600	10	8065	1,33
TSO114127RF	114,0	127,0	400	600	10	8065	1,37

Vävlängd är given vid nominell diameter.
Öglelängd är given för obelastad ögla.
BS: brottstyrka, given i kg.

Får inte användas vid lyft.

Begär offert på TSO

Så läser du tabellerna

Vävlängd är given vid nominell diameter.
Öglelängd är given för obelastad ögla.
BS är brottstyrka, given i kilo.
Vikt är given i kilo.

Förbehåll om brottstyrka

BS är medelvärdet av uppmätta brottstyrkor för nya, oanvända strumpor. Brottstyrkan varierar med material, form och diameter hos föremålet strumpan sitter monterad på, och variationen kan uppgå till 25 procent. Dragstrumpor bör aldrig belastas över 1/3 av BS och avlastningsstrumpor aldrig över 1/5 av BS. Mer om brottstyrka och säkerhetsfaktor
